SMC 720R - rozkres - WIRE HARNESS

Kód: 7919
1 Kč
Na dotaz

Náhradní díly na čtyřkolku SMC 720R

Detailní informace

Detailní popis produktu

Detailní rozkres Jumbo 720R

Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.

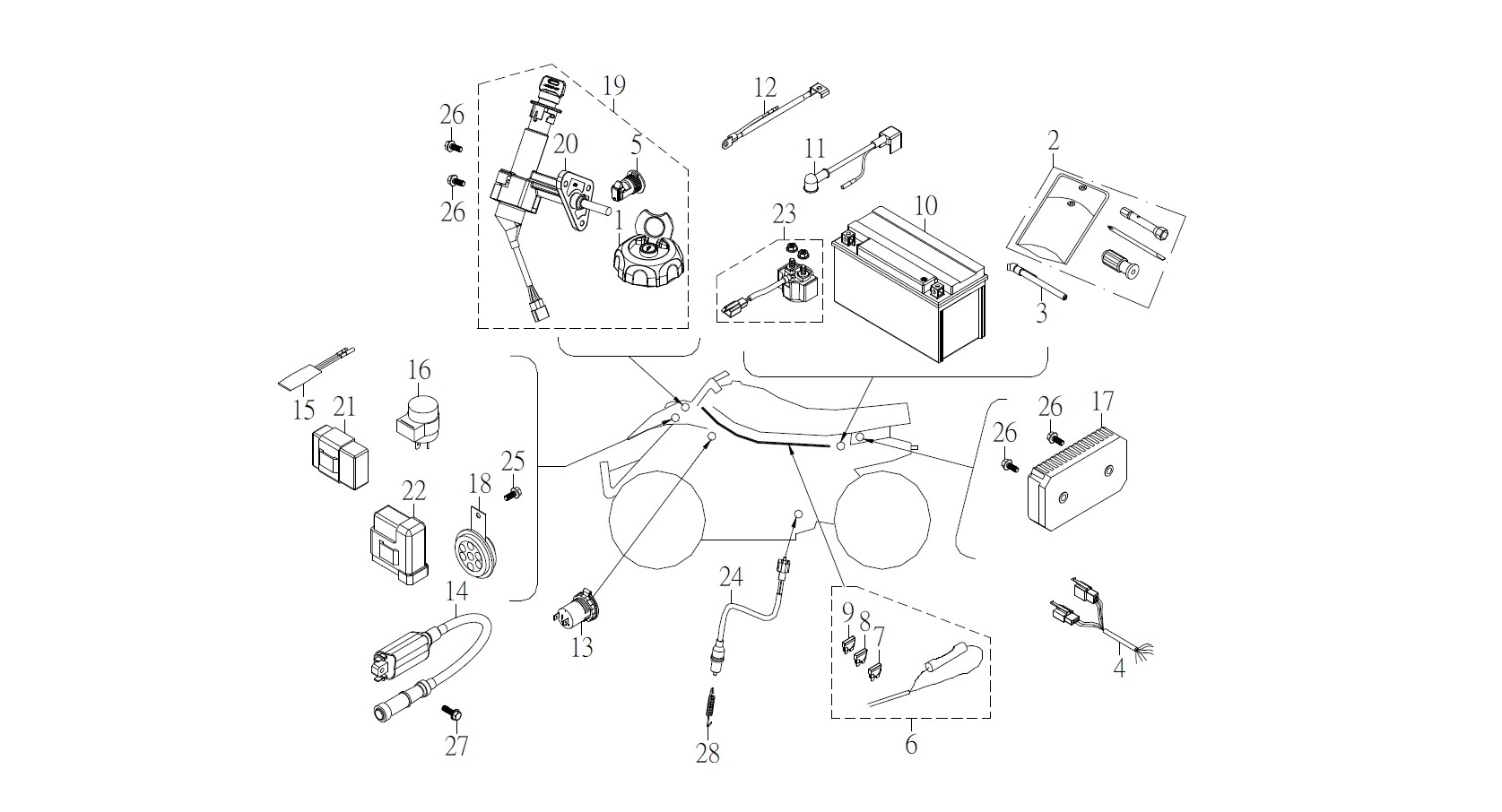

32



Obr.č. Číslo dílu Název ks
1 43102-MAX-00 CAP ASSY 1
2 56100-MAX-00 TOOL SET 1
3 56190-RAM-00 GAUGE, AIR 1
4 56226-MAX-00 POWER CORD, TRAILER SOCKET 1 option for trail hitch
5 57851-MAX-00 LOCK 1
6 61120-MAX-02 WIRE, HARNESS 1
7 61151-MAX-00 FUSE (30A) 2
8 61151-MAX-01 FUSE (15A) 2
9 61151-MAX-02 FUSE (10A) 4
10 62100-MAX-00 BATTERY ASSY 1
  62100-MAX-01 BATTERY ASSY 1
11 62110-MAX-00 CABLE, BATTERY 1
12 62120-MAX-00 CABLE, EARTH 1
13 62150-MAX-00 AUXILIARY DC JACK 1
14 62310-MAX-00 IGNITION COIL ASSY 1
15 62345-MAX-00 DIODE 1
16 62350-NAF-01 FLASHER RELAY ASSEMBLY 1
17 62360-MAX-00 RECTIFIER & REGULATOR COMP 1
18 62370-NAF-00 HORN 1
19 62500-MAX-00 KEY SET 1
20 62501-MAX-00 MAIN SWITCH ASSY 1
21 62530-MAX-00 GEAR POSITION SWITCH 1
22 62540-MAX-00 C.D.I UNIT ASSY 1
23 62550-MAX-00 STARTER RELAY SWITCH COMP 1
24 62980-CHP-00 SWITCH ASSY, REAR STOP 1
25 96414-06010-B BOLT, FLANGE 1
26 96414-06016-B BOLT, FLANGE 5
27 96414-06020-B BOLT, FLANGE 2
28 97506-12069-B SPRING, STOP SWITCH 1
