SMC 720R - rozkres - CYLINDER

Kód: 7926
1 Kč
Na dotaz

Náhradní díly na čtyřkolku SMC 720R

Detailní informace

Detailní popis produktu

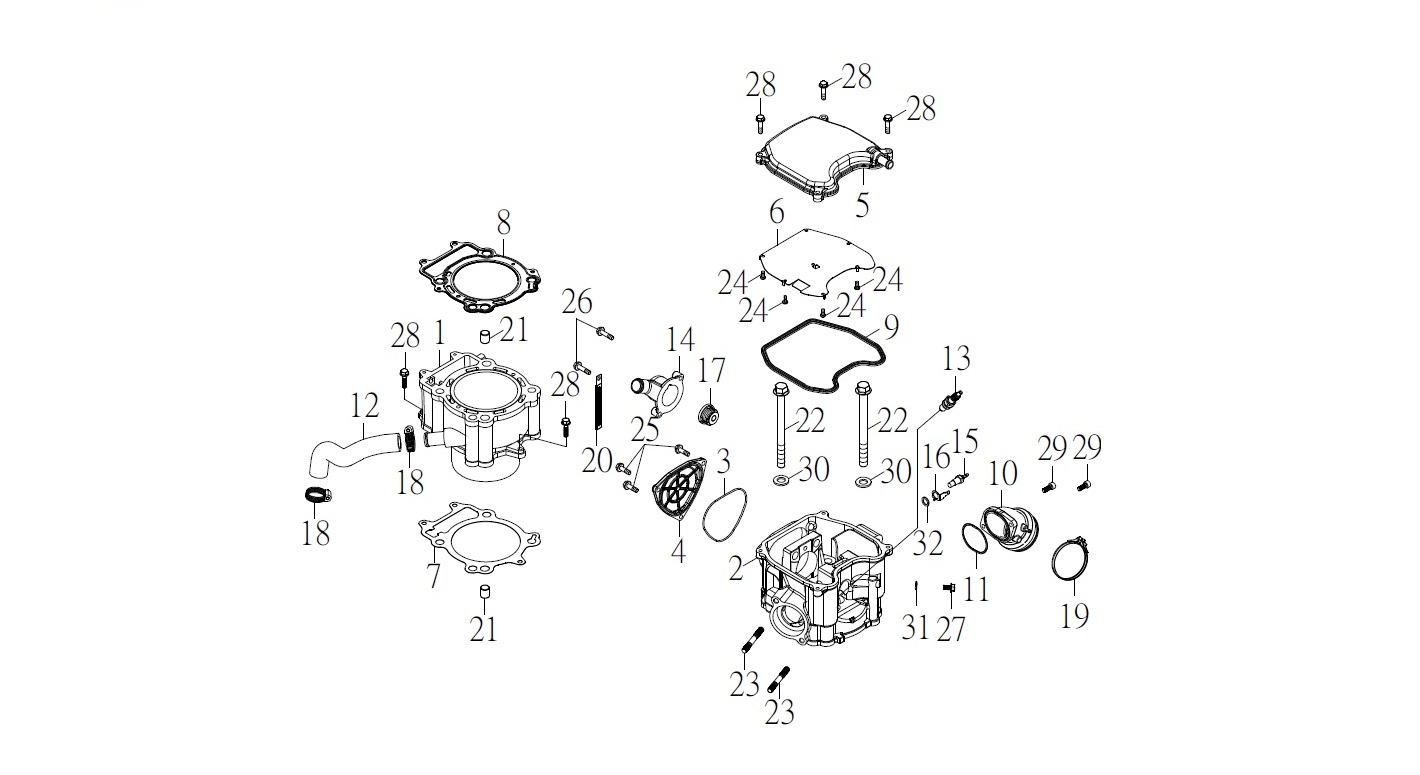

Detailní rozkres Jumbo 720R

Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.



1

Obr.č. Číslo dílu Název ks
1 11111-MAX-00 CYLINDER COMP 1
2 11121-MAX-00 HEAD COMP, CYLINDER 1
3 11123-MAX-00 GASKET, SIDE COVER 1
4 11124-MAX-00 SIDE COVER, CYLINDER HEAD 1
5 11141-MAX-00 CYLINDER HEAD COVER ASSY 1
6 11145-MAX-00 PLATE, VENTILATION 1
7 11151-MAX-00 GASKET, CYLINDER 1
8 11181-MAX-00 GASKET, CYLINDER HEAD 1
9 11191-MAX-00 GASKET, HEAD COVER 1
10 13555-MAX-00 INTAKE PIPE 1
11 13561-MAX-01 SEAL, INTAKE PIPE 1
12 43426-MAX-00 HOSE, WATER PUMP EX 1
13 62210-MAX-00 PLUG, SPARK 1
14 62732-MAX-00 THERMOSTAT COVER 1
15 62740-JOW-00 THERMO SENSOR 1
16 62741-JOW-00 GROUND TERMINAL 1
17 62745-MAX-00 THERMOSTAT 1
18 90281-090032-C CLIP 2
19 90281-090060-B CLIP 1
20 91112-10100-B FOLDER 1
21 94410-14016 PIN, DOWEL 4
22 94610-12173 BOLT, HEAD 4
23 94717-08042-D BOLT, STUD 2
24 96310-04008-B SCREW, PAN HEAD 7
25 96411-06016-B BOLT, FLANGE 3
26 96411-06025-B BOLT, FLANGE 2
27 96414-06012-B BOLT, FLANGE 1
28 96414-06025-B BOLT, FLANGE 9
29 96510-06020-G BOLT, SOCKET 2
30 97201-122420 WASHER, PLATE 4
31 97230-061312 WASHER, COPPER 1
32 97311-101403-K WASHER, WAVE 1
