SMC 720R - rozkres - FUEL TANK
Detailní popis produktu

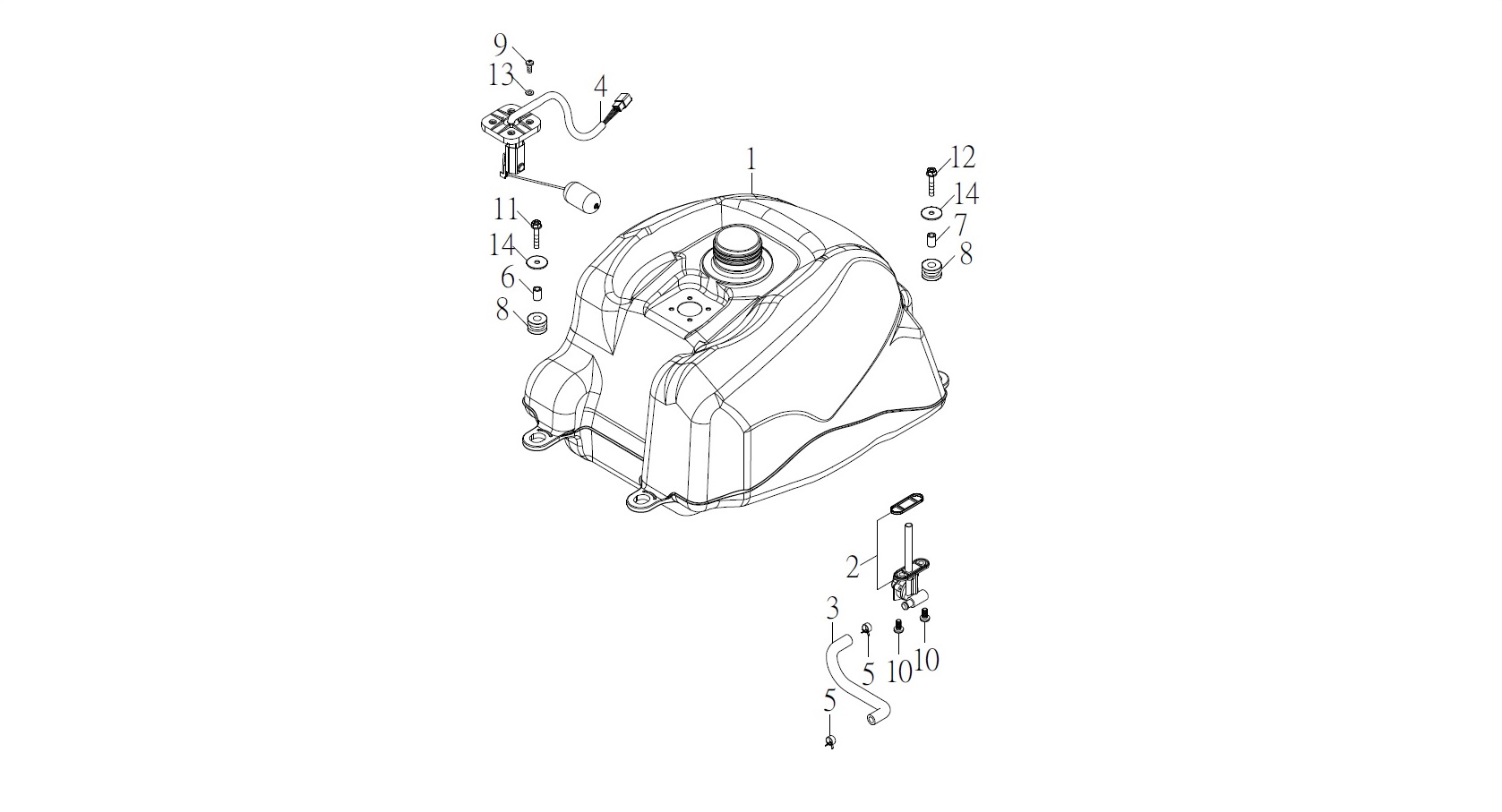

Detailní rozkres Jumbo 720R
Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.
| Obr.č. | Číslo dílu | Název | ks |
| 1 | 43110-MAX-00 | FUEL TANK | 1 |
| 2 | 43500-MAX-00 | FUEL COCK ASSY | 1 |
| 3 | 43531-MAX-00 | HOSE, FUEL | 1 13201-MAX-01 |
| 90310-80310 | HOSE, FUEL | 1 13201-MAX-00 | |
| 4 | 62770-MAX-00 | SENDER UNIT ASSEMBLY | 1 |
| 62770-MAX-01 | SENDER UNIT ASSEMBLY | 1 | |
| 5 | 90220-06125-C | CLIP | 2 |
| 6 | 93510-061015-B | COLLAR F | 2 |
| 7 | 93510-061021-B | COLLAR R | 2 |
| 8 | 93580-102416 | GROMMET R | 4 |
| 9 | 96310-05014-B | SCREW, PAN HEAD | 4 |
| 10 | 96310-06012-B | SCREW, PAN HEAD | 2 |
| 11 | 96414-06025-B | BOLT, FLANGE | 2 |
| 12 | 96414-06032-B | BOLT, FLANGE | 2 |
| 13 | 97201-051410-B | WASHER, PLATE | 4 |
| 14 | 97201-062220-B | WASHER, PLATE | 4 |
