SMC 720R - rozkres - FRONT COVER
Detailní popis produktu

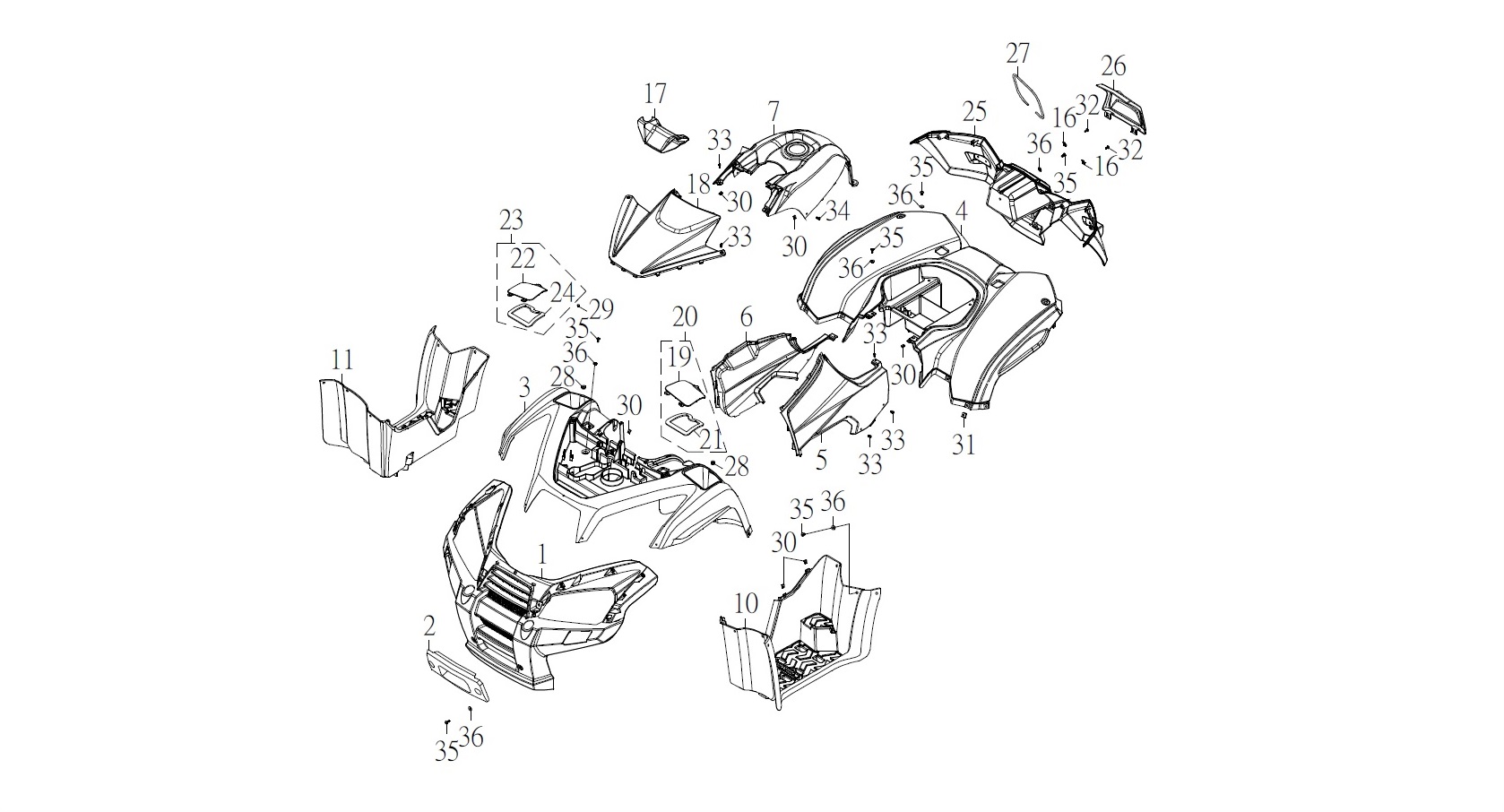

Detailní rozkres Jumbo 720R
Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.
| Obr.č. | Číslo dílu | Název | ks |
| 1 | 51121-JOW-00 | SHIELD COVER, FRONT | 1 |
| 2 | 51122-JOW-00 | COVER, WINCH | 1 |
| 3 | 51161-MAX-00 | COVER, FRONT | 1 |
| 4 | 51171-MAX-00 | COVER, SIDE | 1 |
| 5 | 51172-MAX-00 | SIDE COVER L | 1 |
| 6 | 51173-MAX-00 | SIDE COVER R | 1 |
| 7 | 51532-MAX-00 | COVER, TOP | 1 |
| 8 | 51552-MAX-00 | MUDGUARD FRONT L | 1 |
| 9 | 51553-MAX-00 | MUDGUARD FRONT R | 1 |
| 10 | 53235-MAX-00 | MUDGUARD L FLOOR | 1 |
| 11 | 53245-MAX-00 | MUDGUARD R FLOOR | 1 |
| 12 | 53382-MAX-00 | PROTECTOR FRONT L | 1 |
| 13 | 53383-MAX-00 | PROTECTOR REAR L | 1 |
| 14 | 53392-MAX-00 | PROTECTOR FRONT R | 1 |
| 15 | 53393-MAX-00 | PROTECTOR REAR R | 1 |
| 16 | 53396-NAF-00 | HINGE | 2 |
| 17 | 55213-MAX-00 | PROTECTOR, HANDLEBAR | 1 |
| 18 | 57330-MAX-00 | LID, BATTERY BOX | 1 |
| 19 | 57331-MAX-00 | LID, TOOL BOX L | 1 |
| 20 | 57331-MAX-00A | LID COMP, TOOL BOX L | 1 |
| 21 | 57332-MAX-00 | SEAL LID | 1 |
| 22 | 57336-MAX-00 | LID, TOOL BOX R | 1 |
| 23 | 57336-MAX-00A | LID COMP, TOOL BOX R | 1 |
| 24 | 57337-MAX-00 | SEAL LID | 1 |
| 25 | 57820-JOW-00 | BAGGAGE COMPARTMENT | 1 |
| 26 | 57830-JOW-00 | COVER, BAGGAGE COMPARTMENT | 1 |
| 27 | 57842-JOW-00 | SEAL, BAGGAGE COMPARTMENT | 1 |
| 28 | 93580-81609 | GROMMET | 2 |
| 36 | 94312-078066 | HOLE PLUG | 2 |
| 29 | 95101-05012 | NUT, SPRING | 35 |
| 30 | 95101-061820-C | NUT, SPRING | 12 |
| 31 | 96110-41218-K | SCREW, TAPPING | 2 |
| 32 | 96112-51216-K | SCREW, TAPPING | 28 |
| 33 | 96112-51616-K | SCREW, TAPPING | 6 |
| 34 | 96318-06015-G | SCREW, PAN HEAD | 28 |
| 35 | 97321-061825-G | WASHER, FLANGE | 28 |
