SMC 720R - rozkres - FRAME
Detailní popis produktu

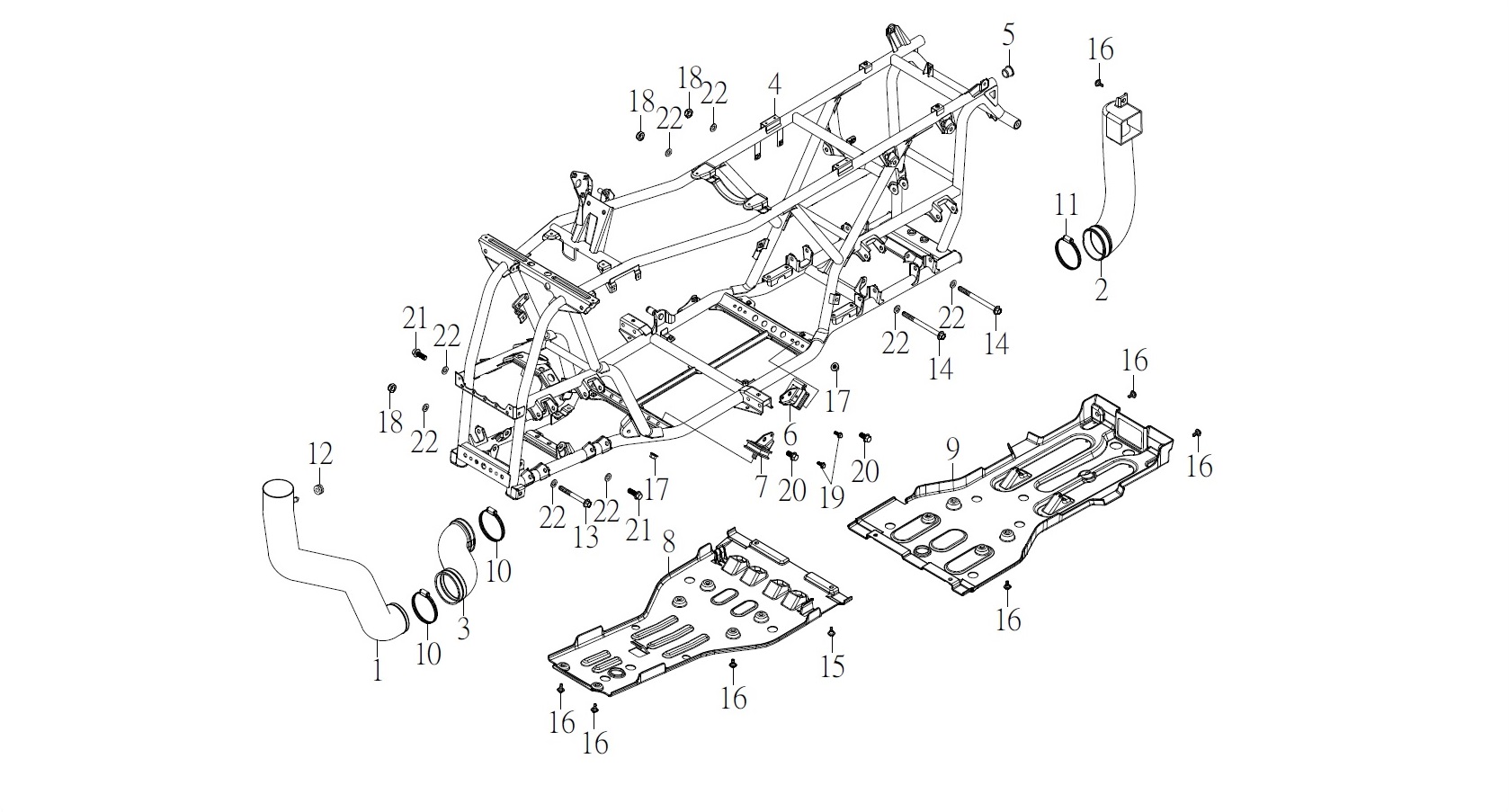

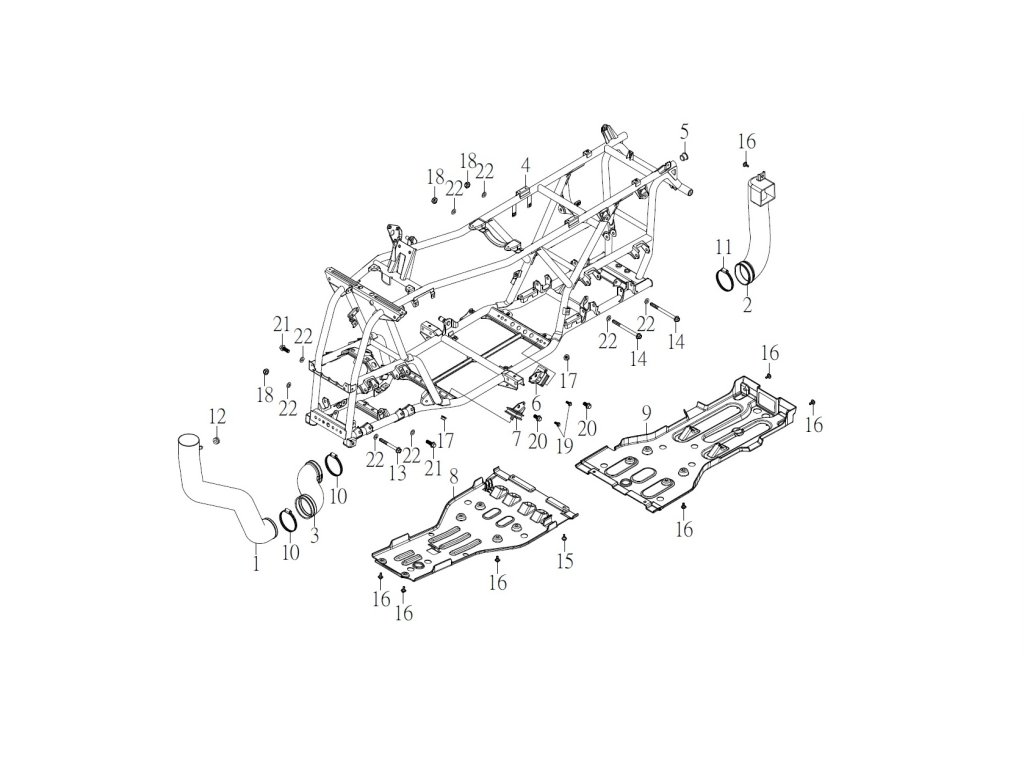

Detailní rozkres Jumbo 720R
Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.
| obr.č. | číslo dílu | název dílu | množství |
| 1 | 15433-MAX-00 | CVT INLET DUCT CVT | 1 |
| 2 | 15434-MAX-01 | CVT OUTLET DUCT CVT | 1 |
| 3 | 15438-MAX-00 | JOINT, CVT INLET DUCT CVT | 1 |
| 4 | 41110-MAX-00 | FRAME COMP | 1 |
| 5 | 41154-RAM-00 | PLUG, SPECIAL SHAPE | 2 |
| 6 | 41416-MAX-00 | REAR DAMPER | 2 |
| 7 | 41418-MAX-00 | FRONT DAMPER | 2 |
| 8 | 53384-MAX-00 | FRONT GUARD | 1 |
| 9 | 53386-MAX-00 | REAR GUARD | 1 |
| 10 | 90281-090090 | CLIP | 2 |
| 11 | 90281-120080 | CLIP | 1 |
| 12 | 93580-102212 | GROMMET | 1 |
| 13 | 94610-10113-B | BOLT, FLANGE | 1 |
| 14 | 94610-10125-B | BOLT, FLANGE | 2 |
| 15 | 94708-06017-G | BOLT | 2 |
| 16 | 94710-06016-G | BOLT | 9 |
| 17 | 95301-101410-B | LOCKNUT | 4 |
| 18 | 95311-101710-B | NUT, NYLON | 3 |
| 19 | 96414-06020-B | BOLT, FLANGE | 4 |
| 20 | 96414-10025-B | BOLT, FLANGE | 4 |
| 21 | 96414-10030-B | BOLT, FLANGE | 2 |
| 22 | 97201-102220-B | WASHER, PLATE | 8 |
