SMC 720R - rozkres - EXHAUST MUFFLER

Kód: 7891
1 Kč
Na dotaz

Náhradní díly na čtyřkolku SMC 720R

Detailní informace

Detailní popis produktu

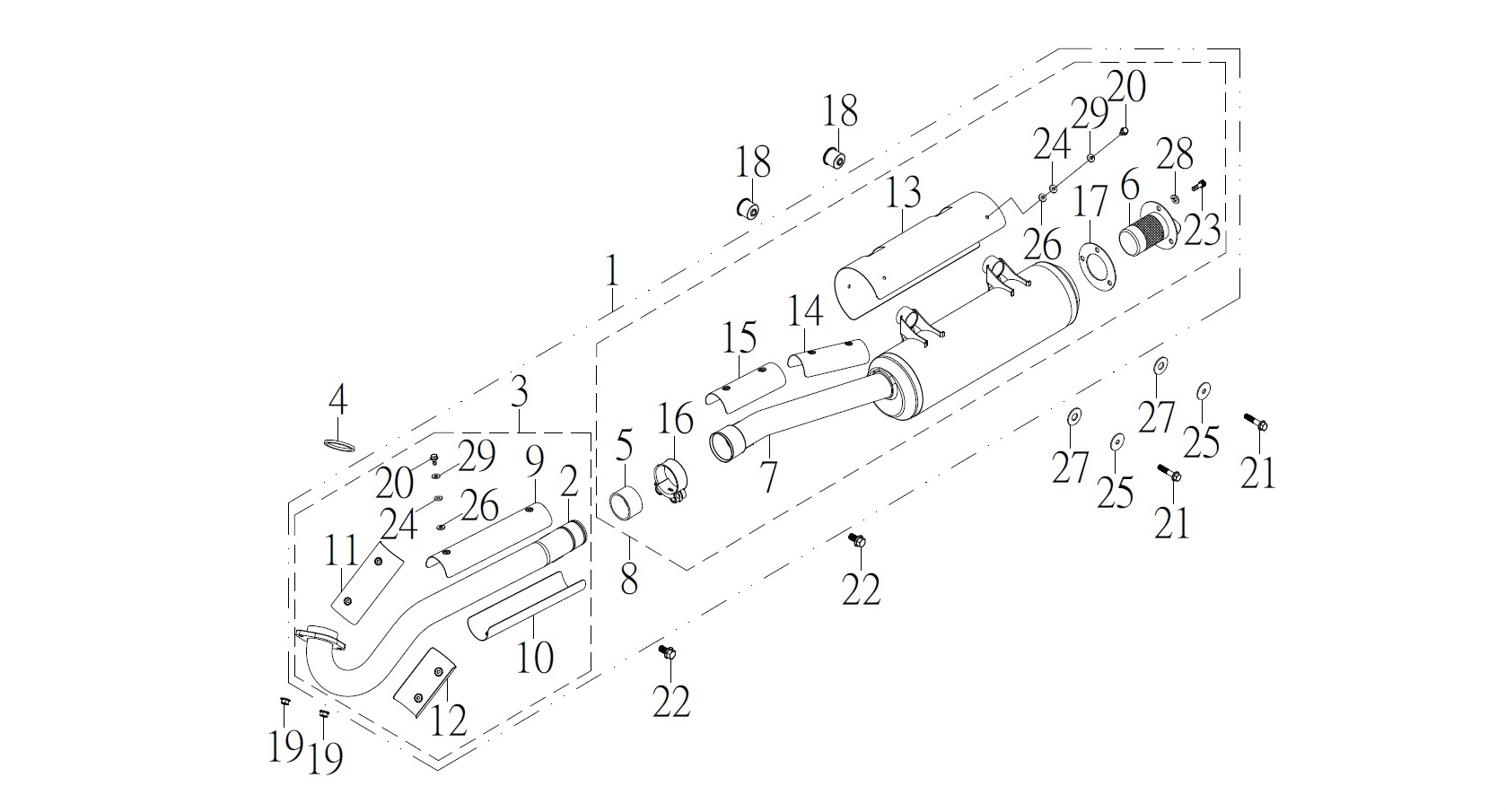

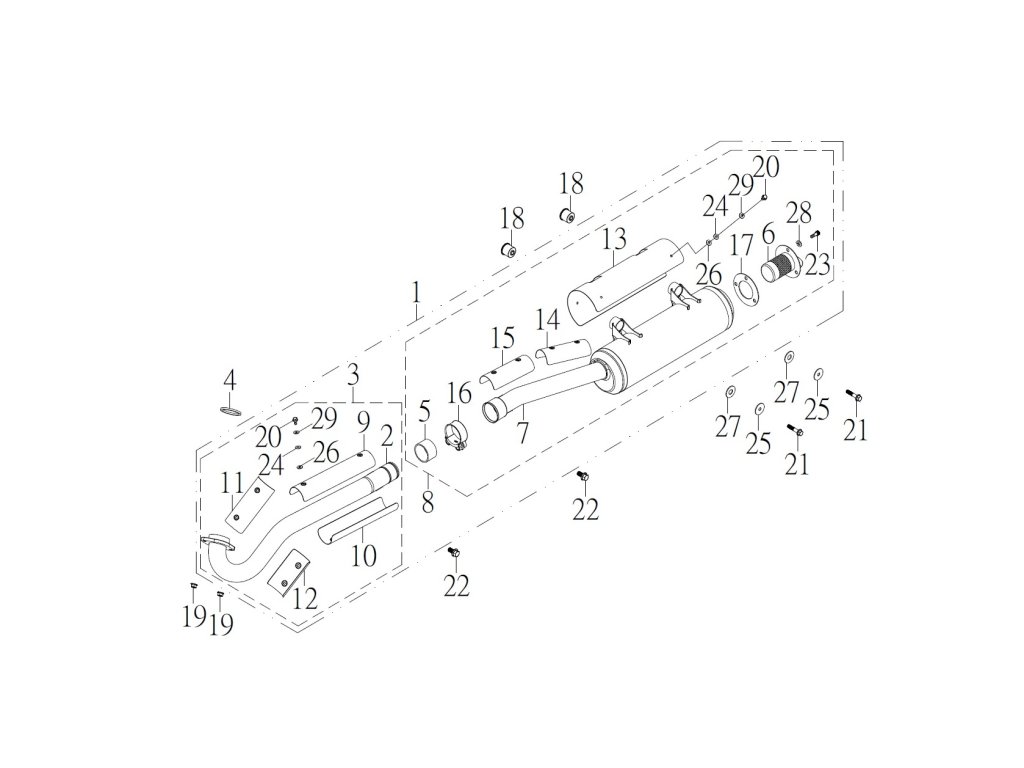

Detailní rozkres Jumbo 720R

Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.

4



číslo obrázku       číslo dílu          název                           množství

1 31610-MAX-00 EXHAUST MUFFLER ASSY  1
2 31611-MAX-00 PIPE, EXHAUST  1
  31611-MAX-01 PIPE, EXHAUST  1EEC
3 31611-MAX-00A EXHAUST PIPE COMP  1
4 31613-MAX-01 GASKET, EXHAUST PIPE  1
5 31614-MAX-00 GASKET, MUFFLER  1
6 31616-MAX-00 ARRESTOR, SPARK  1
  31616-MAX-01 ARRESTOR, SPARK  1 EEC
7 31617-MAX-00 MUFFLER  1
8 31617-MAX-00A MUFFLER COMP  1
9 31618-MAX-00 PROTECTOR, EXHAUST1  1
10 31618-MAX-01 PROTECTOR, EXHAUST2  1
11 31618-MAX-02 PROTECTOR, EXHAUST3  1
12 31618-MAX-03 PROTECTOR, EXHAUST 4 1
13 31619-MAX-00 PROTECTOR, ELIMINATOR 1 1
14 31619-MAX-01 PROTECTOR, ELIMINATOR 2 1
15 31619-MAX-02 PROTECTOR, ELIMINATOR 3  1
16 31624-MAX-00 CLIP  1
17 31627-CGV-00 WASHER, SPARK ARRESTOR  1
18 31666-MAX-00 BUSH  2
19 95401-081208-B NUT, FLANGE  2
20 96411-06012-R BOLT, FLANGE  16
21 96414-08040-B BOLT, FLANGE  2
22 96414-10020-B BOLT, FLANGE  2
23 96510-06020-K BOLT, SOCKET  3
24 97201-061310-K WASHER, PLATE  16
25 97201-083216-B WASHER, PLATE  2
26 97210-061315 WASHER, PLATE  16
27 97220-133220 WASHER  2
28 97301-061112-K WASHER, SPRING  3
29 97301-061215-R WASHER, SPRING  16
