SMC 720R - rozkres - RIGHT CRANKCASE COVER
Detailní popis produktu

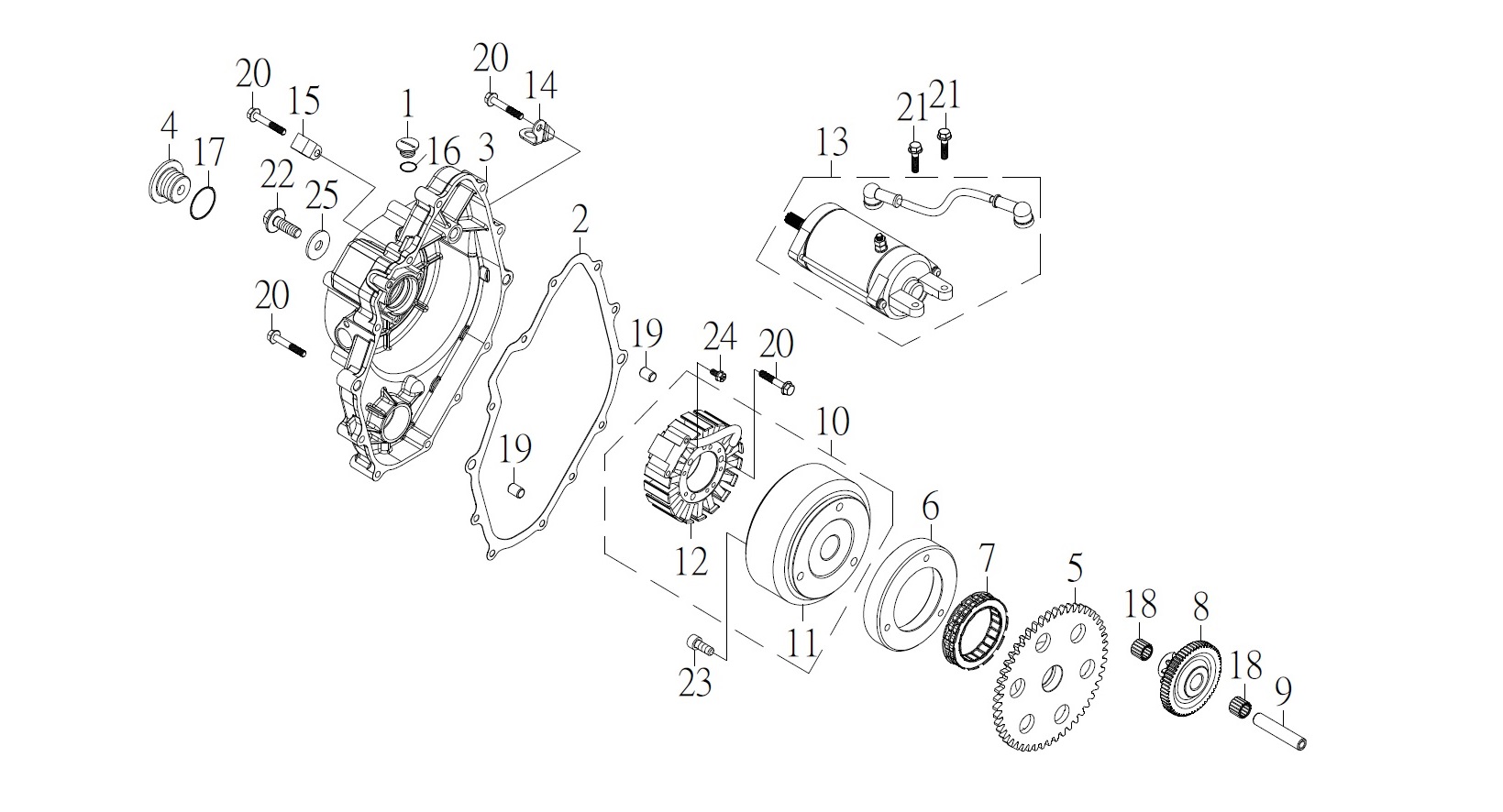

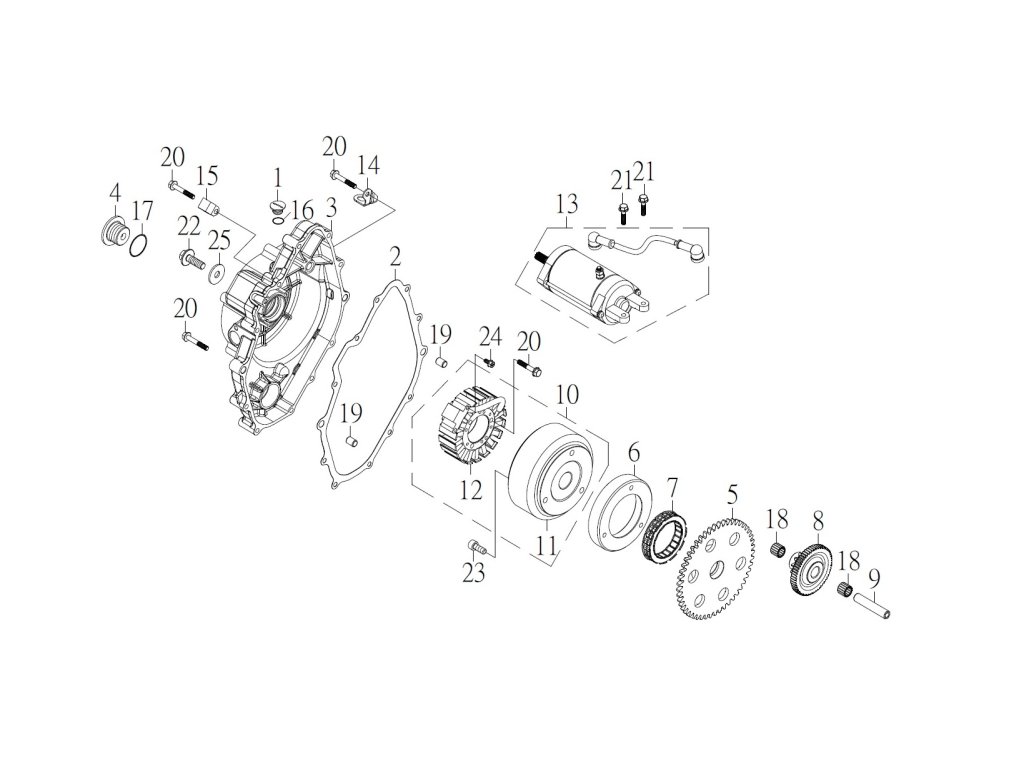

Detailní rozkres Jumbo 720R
Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.
| Obr.č. | Číslo dílu | Název | ks |
| 1 | 12655-ROA-00 | CAP, A.C.G | 1 |
| 2 | 15221-MAX-00 | GASKET, R CRANKCASE COVER | 1 |
| 3 | 15511-MAX-00 | COVER, R CRANKCASE COMP | 1 |
| 4 | 15533-GAT-00 | CAP, TAPPET ADJUSTING HOLE | 1 |
| 5 | 23524-MAX-01 | STARTING CLUTCH GEAR COMP | 1 |
| 6 | 23574-MAX-00 | CLUTCH OUTER RACE | 1 |
| 7 | 23575-MAX-00 | ONEWAY CLUTCH | 1 |
| 8 | 23612-MAX-01 | START REDUCTION GEAR | 1 |
| 9 | 23663-MAX-00 | SHAFT, REDUCTION GEAR | 1 |
| 10 | 35500-MAX-00 | GENERATOR ASSEMBLY | 1 |
| 11 | 35550-MAX-00 | FLYWHEEL COMP | 1 |
| 12 | 35560-MAX-00 | STATOR COMP | 1 |
| 13 | 35800-MAX-00 | MOTOR ASSY, STARTER | 1 |
| 14 | 41147-MAX-00 | BRACKET, BRAKE SWITCH | 1 |
| 15 | 43329-MAX-00 | CLAMP, OIL DELIVERY PIPE | 1 |
| 16 | 93210-25138 | O-RING | 1 |
| 17 | 9321V-35300 | O-RING | 1 |
| 18 | 93310-1216158 | NEEDLE BEARING | 2 |
| 19 | 94410-10014 | PIN, DOWEL | 2 |
| 20 | 96412-06040-B | BOLT, FLANGE | 14 |
| 21 | 96414-06020-B | BOLT, FLANGE | 2 |
| 22 | 96414-10036-B | BOLT, FLANGE | 1 |
| 23 | 96510-08023-B | BOLT, SOCKET | 3 |
| 24 | 96612-05012-B | BOLT, HEXAGON WITH WASHER | 2 |
| 25 | 97201-103025 | WASHER, PLATE | 1 |
