SMC 720R - rozkres - GEAR SHIFT

Kód: 7935
1 Kč
Na dotaz

Náhradní díly na čtyřkolku SMC 720R

Detailní informace

Detailní popis produktu

Detailní rozkres Jumbo 720R

Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.

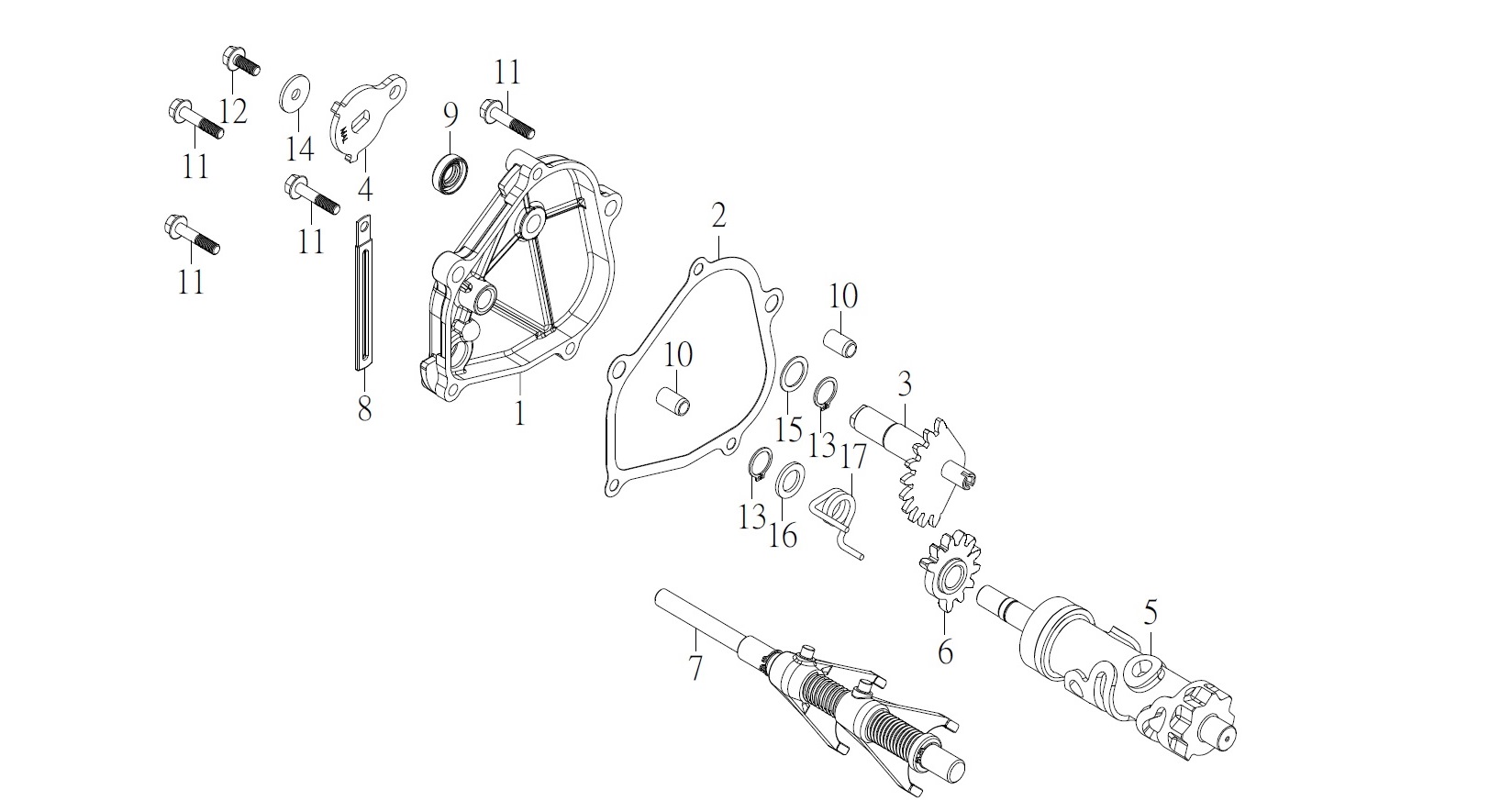

 GEAR SHIFT10





Obr.č. Číslo dílu Název ks
1 15311-MAX-00 COVER, GEARBOX 1
2 15351-MAX-00 GASKET, GEARBOX COVER 1
3 24201-MAX-00 MANUAL SHIFT SPINDLE COMP 1
4 24206-MAX-01 SHIFT LEVER 1
5 24220-MAX-00 GEAR SHIFT, DRUM 1
6 24226-MAX-00 DRIVEN GEAR, DRUM 1
7 24230-MAX-00 FORK SHIFT COMP 1
8 91112-10100-B FOLDER 1
9 93110-15257 OIL SEAL 1
10 94410-10014 PIN, DOWEL 2
11 96411-06030-B BOLT, FLANGE 5
12 96414-06016-B BOLT, FLANGE 1
13 97010-15010-K CIRCLIP 2
14 97201-062220-B WASHER, PLATE 1
15 97201-152110-K WASHER, PLATE 1
16 97201-152420 SPACER, RETURN SPRING 1
17 97510-321652 SHIFT DRIVE SPRING 1
