SMC 720R - rozkres - CYLINDER CRANKSHAFT, PISTON

Kód: 7928
1 Kč
Na dotaz

Náhradní díly na čtyřkolku SMC 720R

Detailní informace

Detailní popis produktu

Detailní rozkres Jumbo 720R

Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.

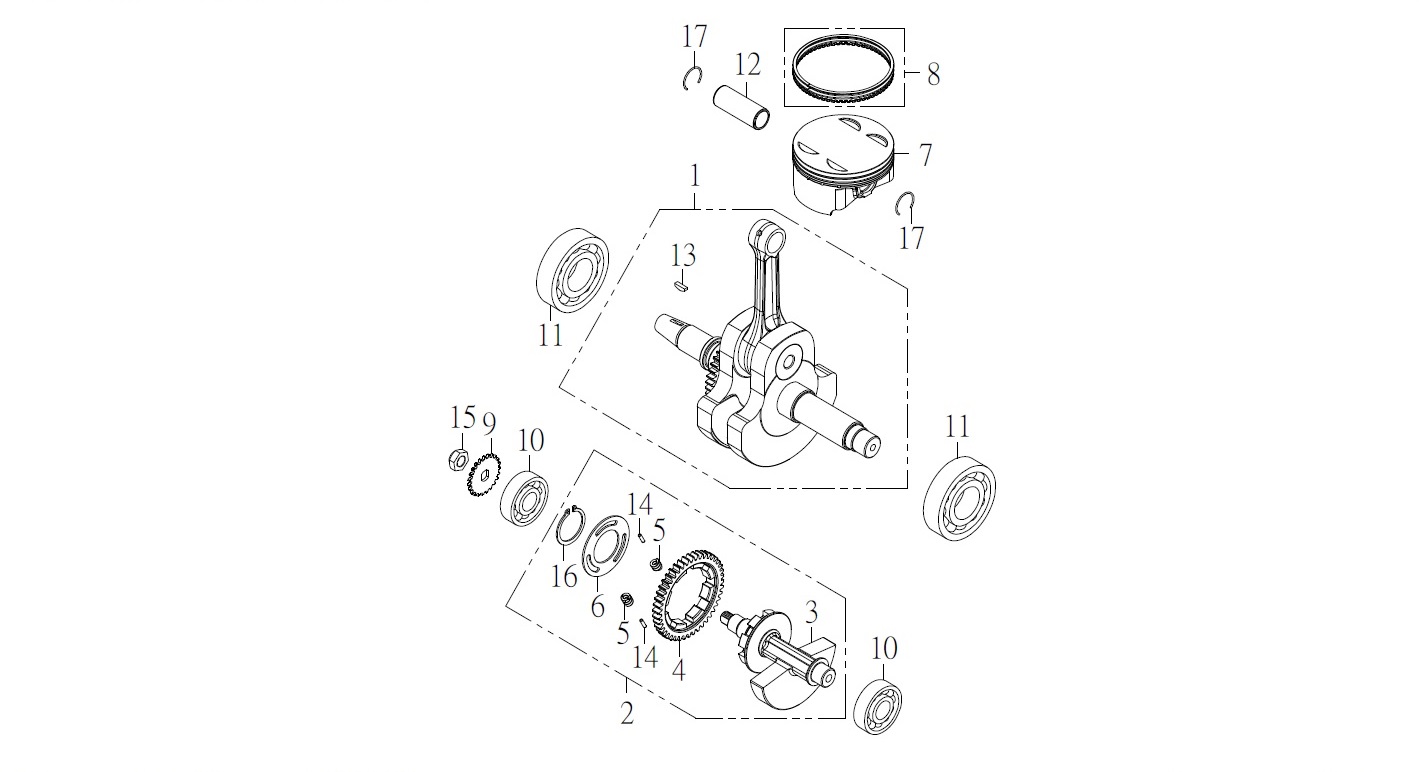

 CYLINDER CRANKSHAFT, PISTON2



Obr.č. Číslo dílu Název ks
1 11400-MAX-00 CRANKSHAFT COMP 1
2 11500-MAX-01 BALANCER SHAFT COMP 1
3 11510-MAX-01A BALANCER COMP 1
4 11521-MAX-01 DRIVEN GEAR, BALANCER 1
5 11526-MAX-01 SPRING, DRIVEN GEAR 8
6 11528-MAX-00 WASHER, BALANCER 1
7 11631-MAX-00 PISTON SET 1
8 11636-MAX-00 RING SET, PISTON 1
9 13178-MAX-00 OIL PUMP DRIVING WHEEL 1
10 93320-205215 BALL BEARING 2
11 93321-358021J BALL BEARING 2
12 93510-142370 PIN, PISTON 1
13 94420-05016 KEY, WOODRUFF 1
14 94510-60010 PIN, DOWEL 4
15 95211-121910-B LOCK NUT 1
16 97010-35015-K CIRCLIP 1
17 97050-14027 CIRCLIP, PISTON PIN 2
