SMC 720R - rozkres - CLUTCH

Kód: 7936
1 Kč
Na dotaz

Náhradní díly na čtyřkolku SMC 720R

Detailní informace

Detailní popis produktu

Detailní rozkres Jumbo 720R

Pro objednání nebo poptávky ceny dílu, nás kontaktujte přes email: info@ctyrkolky4u.cz nebo vytvořte objednávku a do poznámky napište číslo dílu, které Vás zajímá.

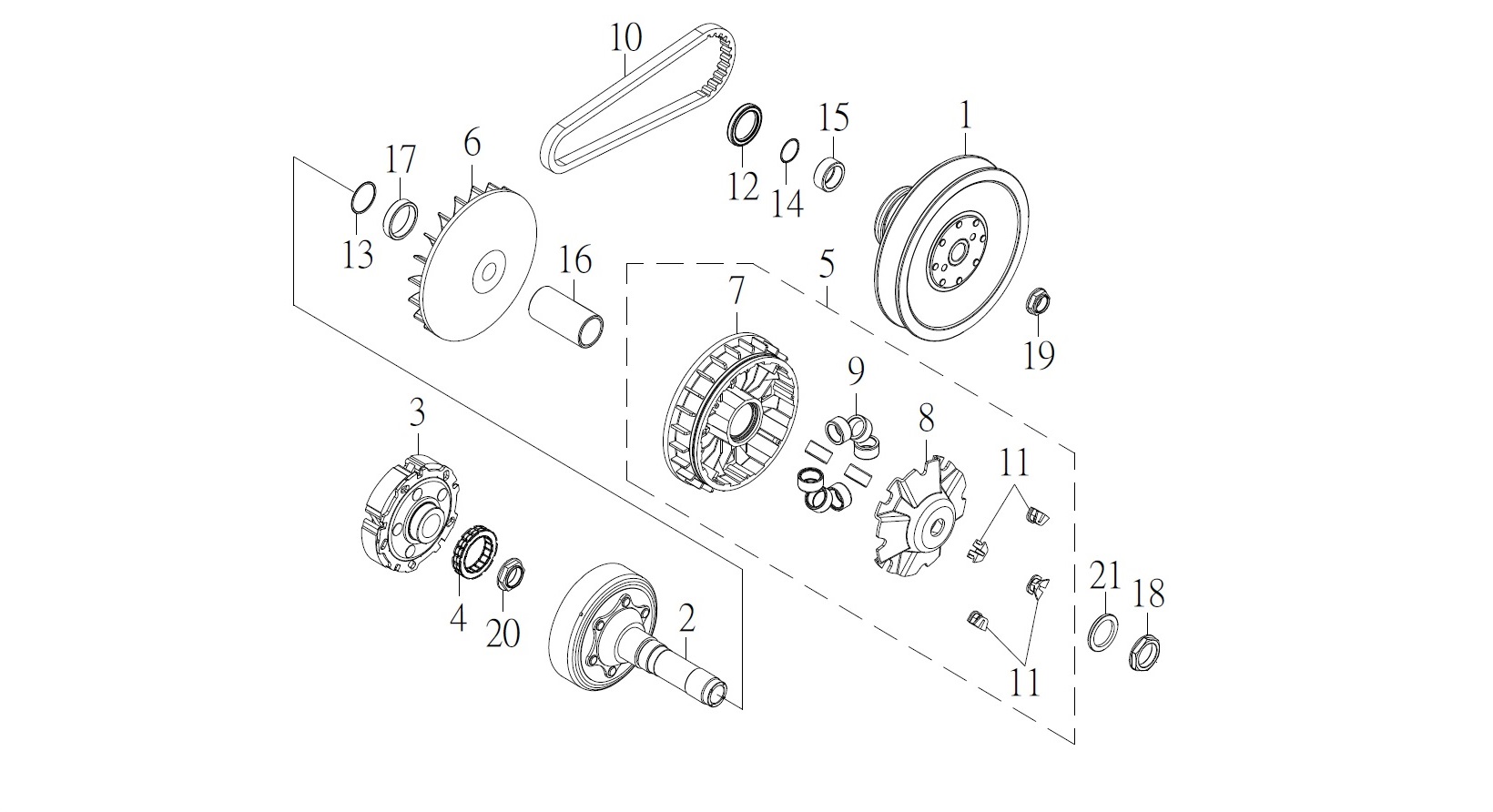

 CLUTCH11



Obr.č. Číslo dílu Název ks
1 25602-MAX-00 DRIVEN SHEAVE ASSY 1
2 25610-MAX-00A CLUTCH HOUSING COMP 1
3 25620-MAX-00 CLUTCH CARRIER ASSY 1
4 25635-MAX-00 ONEWAY CLUTCH, ENGINE BRAKE 1
5 25700-MAX-00 PRIMARY SHEAVE ASSY 1
6 25711-MAX-00 SHEAVE, PRIMARY FIXED 1
7 25720-MAX-00 PRIMARY SHEAVE COMP 1
8 25723-MAX-00 CAM PLATE 1
9 25732-MAX-00 WEIGHT ROLLER 8
10 25741-MAX-00 BELT, CVT 1
  25741-MAX-01 BELT, CVT 1
11 25753-MAX-00 SLIDER 4
12 9311V-38527 SEAL 1
13 9321V-19364 O-RING 1
14 9321V-24274 O-RING 1
15 93510-283815 COLLAR, SLIDE 1
16 93510-344285 COLLAR, SLIDE 1
17 93510-404811 COLLAR, CLUTCH HOUSING 1
18 95401-323909-B NUT, PLATE 1
19 95411-202712-B NUT 1
20 95411-253210-B NUT, CLUTCH CARRIER ASSY 1
21 97201-344740-B WASHER, PLATE 1
